Závit | Kuželový, metrický vnější závit podle DIN 158 |
Zkrácené označení | M keg |
Název | DIN 158 – M 30 x 2 keg |
Druh závitu | Vnitřní závit cylindrický (závit M podle DIN 13) Vnější závit kuželový (kužel 1:16) |
Použití | Kuželový vnější závit pro šroubení trubek, s těsnivem těsnicí v závitu. |

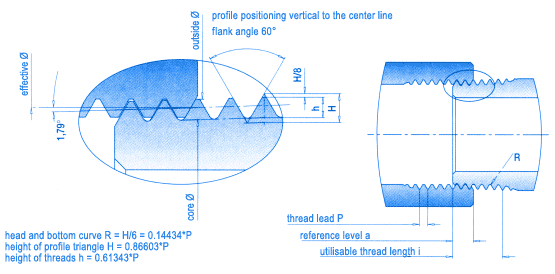

Popis | Závity podle této normy se používají pro šroubení trubek s kuželovým závitovým čepem tvaru C, které se šroubují do cylindrickým závitových otvorů tvaru Z, vše podle DIN 3852 část 1 (viz strana 8 – 10). Vzdálenost a vztažné roviny odpovídá standardnímu provedení normy DIN 3852 část 1. Kuželový vnější závit této normy má při vztažné rovině a tentýž průměr boku závitu jako příslušný cylindrický vnitřní závit podle DIN 13, takže lze rukou zašroubovat až po tuto vztažnou rovinu a. Silové utažení nástrojem zvětšuje délku zašroubování a utěsňuje šroubový spoj za pomoci vhodného těsniva (například konopí nebo teflonová páska). Vnější průměr, průměr boku a průměr jádra mají stejnou polohu tolerančního pole, v tabulce jsou uvedeny střední hodnoty. Cylindrický vnitřní závit podle DIN 13 by měl mít toleranční pole -4H5H, aby volný prostor mezi špičkami závitů a tudíž cesta pro netěsnost byly co nejmenší. |
Vnější závit | P | h | Vnější Ø | boku závitu Ø | Ø jádra | a | i |
---|---|---|---|---|---|---|---|
M 8 x 1,0 keg | 1 | 0.613 | 8 | 7.35 | 6.773 | 2.5 | 8 |
M 10 x 1,0 keg | 1 | 0.613 | 10 | 9.35 | 8.773 | 2.5 | 8 |
M 12 x 1,5 keg | 1.5 | 0.92 | 12 | 11.026 | 10.16 | 3.5 | 12 |
M 14 x 1,5 keg | 1.5 | 0.92 | 14 | 13.026 | 12.16 | 3.5 | 12 |
M 16 x 1,5 keg | 1.5 | 0.92 | 16 | 15.026 | 14.16 | 3.5 | 12 |
M 18 x 1,5 keg | 1.5 | 0.92 | 18 | 17.026 | 16.16 | 3.5 | 12 |
M 20 x 1,5 keg | 1.5 | 0.92 | 20 | 19.026 | 18.16 | 3.5 | 12 |
M 22 x 1,5 keg | 1.5 | 0.92 | 22 | 21.026 | 20.16 | 3.5 | 14 |
