Conical, metric male thread ACC. DIN 158

Filetage métrique conique selon DIN 158

Filetage Filetages métriques coniques selon DIN 158
Abréviation Métrique conique
Désignation DIN 158 – M 30 x 2 con.

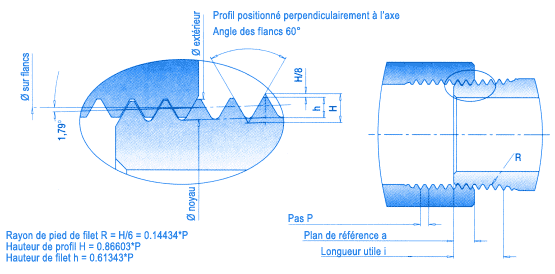

Type de filetage Taraudage cylindrique (Métrique selon DIN 13) Filetage conique (Conicité 1:16)
Utilisation Filetage conique pour raccord de tuyauterie, avec pâte d’étanchéité; (Voir page 10) l’étanchéité s’obtient au fond du filet.
Description Le filetage conique de forme C sera vissé dans le taraudage cylindrique Forme Z selon la DIN 3852 Partie 1 (voir pages 8 – 10). La distance “a” du plan de référence est définie à partir de la DIN 3852 partiel 1. Le plan de référence du filetage conique de cette norme aura le même diamètre primitif moyen que le taraudage correspondant selon DIN 13, de telle sorte qu’il sera possible de visser à la main jusqu’au plan de référence. Le couple de serrage à l’aide d’une clé, augmente la longueur du filetage et rendra le filet étanche en utilisant un produit d’étanchéité adéquat (comme du chanvre ou de la bande Téflon). Les diamètres extérieurs, intérieurs et primitifs ont le les mêmes tolérances ; Dans le tableau sont indiquées des valeurs moyennes. Pour limiter les fuites au minimum, il est recommandé de réaliser le taraudage cylindrique selon DIN 13 avec la tolérance -4H5H, ce qui limitera les jeux.



Filetage
P
h
Ø extérieur
Ø sur flancs
Ø noyau
a
i
M 8 x 1,0 keg10.61387.356.7732.58
M 10 x 1,0 keg10.613109.358.7732.58
M 12 x 1,5 keg1.50.921211.02610.163.512
M 14 x 1,5 keg1.50.921413.02612.163.512
M 16 x 1,5 keg1.50.921615.02614.163.512
M 18 x 1,5 keg1.50.921817.02616.163.512
M 20 x 1,5 keg1.50.922019.02618.163.512
M 22 x 1,5 keg1.50.922221.02620.163.514
