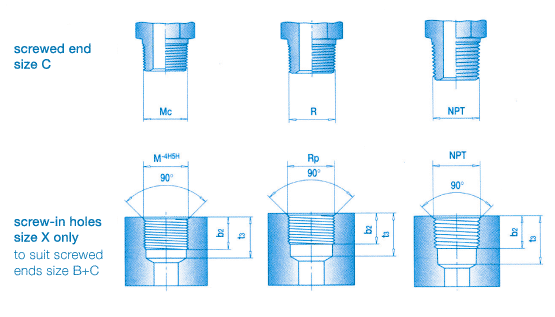

Závitové čepy a závitové otvory s těsnicím prostředkem v závitu těsnící

Screw-in taps and screw-in holes with sealant (sealing in the thread)

podle DIN 3852 – Část 1 podle DIN 3852 – Část 2 NPT
Čep s kuželovým metrickým závitem podle DIN 158 s kuželovým Whitworthovým trubkovým závitem podle DIN 3858 Čep a závitový otvor s kuželovým závitem NPT podle ANSI / ASME B 1.20.1 – 1983
Závitový otvor s cylindrickým metrickým závitem podle DIN 13 s cylindrickým Whitworthovým trubkovým závitem podle DIN 3858



Rozměrové tabulky závitových otvorů DIN 3852

Část 1
Část 2
NPT
min. b2
min. t3
M 8 x 1,05.510
Rp 1/8''5.59.5
M 10 x 1,05.510
M 12 x 1,0Rp 1/4''8.513.5
M 14 x 1,58.513.5
M 16 x 1,5Rp 3/8''8.513.5
M 18 x 1,58.513.5
M 20 x 1,5Rp 1/2''10.5
M 22 x 1,510.516.5
1/8'' NPT6.911.6
1/4'' NPT1016.4
3/8'' NPT10.317.4
1/2'' NPT13.622.6
3/4'' NPT14.123.1
1'' NPT16.827.8
1 1/4'' NPT17.328.3
1 1/2'' NPT17.328.3
