Robinets à visser et trous à visser avec des produits d’étanchéité dans le filetage rendant étanche

Robinets à visser et trous à visser avec des produits d'étanchéité dans le filetage rendant étanche

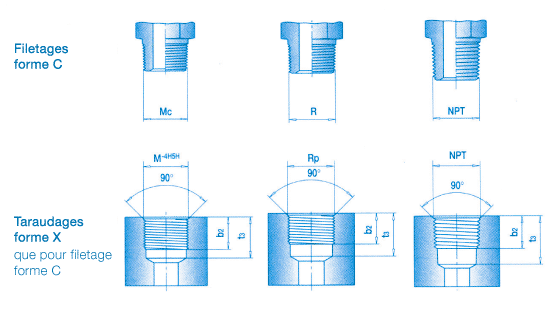

selon DIN 3852 – partie 1 selon DIN 3852 – partie 2 NPT
Filetage avec filetage conique métrique selon DIN 158 avec filetage conique Whitworth pour tube, selon DIN 3858 Filetage et taraudage coniques NPT, selon ANSI / ASME B 1.20.1 – 1983
Taraudage avec filetage cylindrique métrique selon DIN 13 avec filetage cylindrique Whitworth pour tube, selon DIN 3858



Tableau dimensionnel des taraudages DIN 3852

Partie 1
Partie 2
NPT
min. b2
min. t3
M 8 x 1,05.510
Rp 1/8''5.59.5
M 10 x 1,05.510
M 12 x 1,0Rp 1/4''8.513.5
M 14 x 1,58.513.5
M 16 x 1,5Rp 3/8''8.513.5
M 18 x 1,58.513.5
M 20 x 1,5Rp 1/2''10.5
M 22 x 1,510.516.5
1/8'' NPT6.911.6
1/4'' NPT1016.4
3/8'' NPT10.317.4
1/2'' NPT13.622.6
3/4'' NPT14.123.1
1'' NPT16.827.8
1 1/4'' NPT17.328.3
1 1/2'' NPT17.328.3
