Amerykański stożkowy gwint rurowy według ANSI/ASME B 1.20.1 – 1983 gwint wewnętrzny stożkowy, gwint zewnętrzny stożkowy

American conical pipe thread ACC. ANSI/ASME B 1.20.1 - 1983 inside thread conical, outside thread conical

Gwint Amerykański stożkowy gwint rurowy według ANSI/ASME B 1.20.1 – 1983
Znak skrótowy NPT
Nazwa 3/8 – 18 NPT
Rodzaj gwintu Stożkowy gwint wewnętrzny Stożkowy gwint zewnętrzny (stożek 1:16)
Zastosowanie Gwint rurowy dla rur gwintowanych i śrubunków rurowych ze środkiem uszczelniającym w gwincie. (patrz strony 8 – 10)

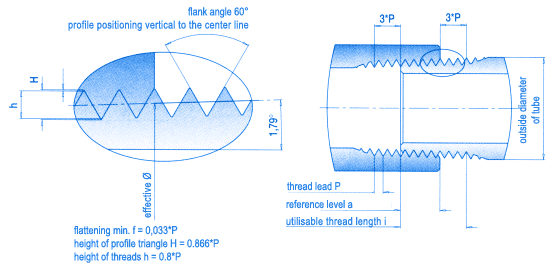

Opis Stożkowy gwint zewnętrzny NPT ma przy powierzchni odniesienia a tą samą średnicę rdzenia, flanki i zewnętrzną jak gwint wewnętrzny NPT na początku gwintu, zatem z tego powodu daje się wkręcić ręcznie aż do tej powierzchni odniesienia. Siła dociągania za pomocą narzędzia zwiększa długość wkręcania i uszczelnia całe połączenie gwintowane przy pomocy właściwego środka uszczelniającego (jak np. konopie lub taśma teflonowa). Ponieważ wersja gwintu wewnętrznego i zewnętrznego jest stożkowa, to więcej zwojów gwintu wnosi zwój wkład w uszczelnienie i przenoszenie sił. Dzięki niewielkiemu spłaszczeniu gwintu występuje tylko niewielka ścieżka nieszczelności.



Gwint
Średnica zewn. Rury
Ilość zwojów
P
h
Ø flanki E1
L1
i
1/8" NPT10.287270.9410.7539.4894.1026.703
1/4" NPT13.761181.4111.12912.4875.78610.206
3/8" NPT17.145181.4111.12915.9266.09610.358
1/2" NPT21.336141.8141.45119.7728.12813.556
3/4" NPT26.67141.8141.45125.1178.61113.861
1" NPT33.40111.52.2091.76731.46110.1617.343
1 1/4" NPT42.16411.52.2091.76740.21810.66817.953
1 1/2" NPT48.2611.52.2091.76746.28710.66818.377
