Filetage conique américain pour tuyauterie selon ANSI/ASME B 1.20.1 – 1983; Taraudage et filetage coniques

Filetage conique américain pour tuyauterie selon ANSI/ASME B 1.20.1 - 1983; Taraudage et filetage coniques

Filetage Filetage conique américain selon ANSI/ASME B 1.20.1-1983
Abréviation NPT
Désignation 3/8 – 18 NPT
Type de filetage Taraudage conique Filetage conique (conicité 1:16)
Utilisation Filetage de tuyauterie, pour tuyau fileté et raccord, avec pâte d’étanchéité (voir pages 8 – 10) L’étanchéité s’obtient au fond du filet.

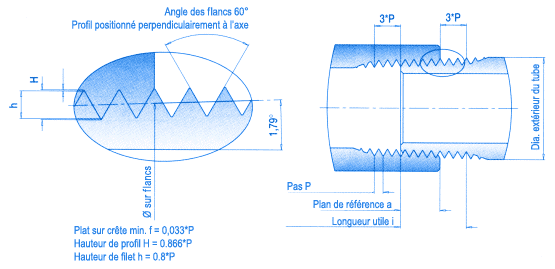

Description Le filetage conique NPT et l’entrée du taraudage NPT disposent des mêmes diamètres de fond de filet, primitif moyen et extérieur, de telle sorte qu’il sera possible d’effectuer le vissage à la main, jusqu’au plan de référence L1. Le couple de serrage à l’aide d’une clé, augmente la longueur du filetage et rendra le filet étanche en utilisant un produit d’étanchéité adéquat (comme du chanvre ou de la bande Téflon). Bien que le taraudage et le filetage soient coniques, plus de filets sont utilisés pour obtenir l’étanchéité et supporter les efforts. Le léger plat sur la pointe du filet limite les possibilité de fuite au minimum.



Filetage
Dia. Extérieur du tube
Nombre de filets
P
h
Ø sur flancs E1
L1
i
1/8" NPT10.287270.9410.7539.4894.1026.703
1/4" NPT13.761181.4111.12912.4875.78610.206
3/8" NPT17.145181.4111.12915.9266.09610.358
1/2" NPT21.336141.8141.45119.7728.12813.556
3/4" NPT26.67141.8141.45125.1178.61113.861
1" NPT33.40111.52.2091.76731.46110.1617.343
1 1/4" NPT42.16411.52.2091.76740.21810.66817.953
1 1/2" NPT48.2611.52.2091.76746.28710.66818.377
