Cylindrický, metrický závit podle DIN 13

Cylindric, metric thread ACC DIN 13

Závit Metrický závit podle DIN 13
Zkrácené označení M
Název M 12 x 1,5
Druh závitu Vnitřní závit cylindrický Vnější závit cylindrický
Použití Trubkový závit nebo jemný závit, pro spoje netěsnící v závitu
Popis Tento závit slouží k mechanickému spojení dílů, mj. fitinků a armatur. Utěsnění spojení se provádí tlačením dvou těsnicích ploch proti sobě mimo závit a vložením vhodného těsnění. Závitový čep tvaru A (s těsnicím kroužkem), tvaru B (s těsnicí hranou) a tvarem E (dle dohody) a příslušné závitové otvory tvaru X (s výstupkem) a tvary Y (s drážkou), vše podle DIN 3852 část 1 mají závit M podle této normy.

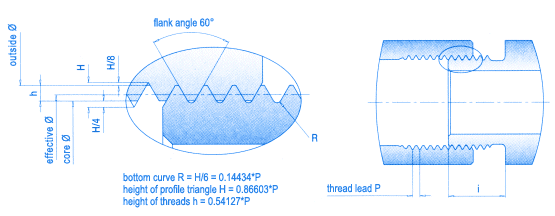

Závit
P
Vnější závit (Tol.-6g)
Vnitřní závit (Tol-6H)
h
max. vnější Ø
max. Ø boku závitu
min. Ø boku závitu
min. Jádro Ø
i
M 50.80.4334.9764.484.134
M 8 x 1,010.5417.9747.356.9178
M 10 x 1,010.5419.9749.358.9178
M 12 x 1,010.54111.97411.3510.917
M 12 x 1,51.50.81211.96811.02610.37612
M 14 x 1,010.54113.97413.3512.917
M 14 x 1,51.50.81213.96813.02612.37612
M 16 x 1,010.54115.97415.3514.917
M 16 x 1,51.50.81215.96815.02614.37612
M 18 x 1,010.54117.97417.3516.917
M 18 x 1,51.50.81217.96817.02616.37612
M 20 x 1,51.50.81219.96819.02618.37614
M 22 x 1,51.50.81221.96821.02620.37614
M 24 x 1,51.50.81223.96823.02622.37614
M 26 x 1,51.50.81225.96825.02624.37616
M 27 x 2,021.08326.96225.70124.83516
M 30 x 2,021.08329.96228.70127.83516
M 33 x 2,021.08332.96231.70130.83518
M 36 x 2,021.08335.96234.70133.83518
M 42 x 2,021.08341.96240.70139.83520
M 45 x 2,021.08344.96243.70142.83520
M 48 x 2,021.08347.96246.70145.835
M 52 x 2,021.08351.96250.70149.835
