Filetage Whitworth pour tuyauterie selon DIN/ISO 3858 taraudage cylindrique, filetage conique

Filetage Whitworth pour tuyauterie selon DIN/ISO 3858 taraudage cylindrique, filetage conique

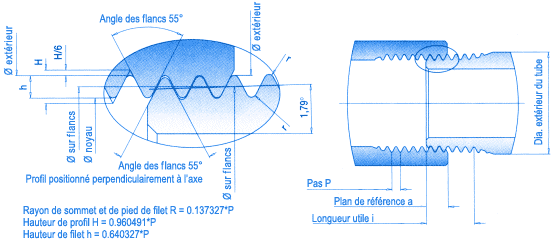

Filetage Filetage Whitworth pour tuyauterie selon DIN 3858
Abréviation Rp / R
Désignation DIN 3858-Rp-1/2
DIN 3858-R-1/2
Type de filetage taraudage cylindrique
filetage conique (Conicité 1:16)
Utilisation Filetage pour raccord de tuyauterie, avec pâte d’étanchéité; (voir pages 8 – 10) l’étanchéité s’obtient au fond du filet.
Description Les assemblages filetés selon cette norme sont utilisés pour les assemblages de tuyauterie avec filetage conique forme C, monté dans des taraudages cylindriques forme Z, selon DIN 3852 partie 2. (voir page 8 – 10). La plage de tolérance 1 de la DIN 3858 avec une tolérance ± du plan de référence “a” correspond aux règles définies dans la DIN 3852 partie 2.
Comparaison avec la DIN 2999 Le filetage conique et le taraudage cylindrique de cette norme ont les mêmes diamètres nominaux et profils de filet que les filetages selon la DIN 2999 Teil 1. Par contre, comme la cote de plan de référence est plus petite, le filetage conique dispose d’une longueur “i” utile inférieure. Les tolérances des diamètres extérieurs, primitif et de fond de filet du taraudage cylindrique, seront toujours positives (selon DIN 2999 uniquement tolérances ±) ; ceci permet de visser le filetage conique au maximum.
Comparaison avec la DIN/ISO 228 Le taraudage cylindrique de cette norme a le même profil de filet que le taraudage cylindrique selon DIN/ISO 228, cependant avec de plus faibles tolérances pour le diamètre de fond de filet. Ceci réduit les jeux aux pointes de filet et diminue le passge des fuites.



Filetage R
Taraudage Rp
Nombre de filets
P
h
Ø extérieur
Ø sur flancs
Ø noyau
a
i
R 1/8"Rp 1/8"280.9070.5819.7289.1478.56635.5
R 1/4"Rp 1/4"191.3370.85613.15712.30111.4454.58.2
R 3/8"Rp 3/8"191.3370.85616.66215.80614.954.58.2
R 1/2"Rp 1/2"141.8141.16220.95519.79318.631510
R 3/4"Rp 3/4"141.8141.16226.44125.27924.117611
R 1"Rp 1"112.3091.47933.24931.7730.291713.4
R 1 1/4"Rp 1 1/4"112.3091.47941.9140.43138.9527.513.9
R 1 1/2"Rp 1 1/2"112.3091.47947.80346.32444.8457.513.9
