Filetage cylindrique Whitworth pour tube selon norme DIN/ISO 228

Filetage cylindrique Whitworth pour tube selon norme DIN/ISO 228

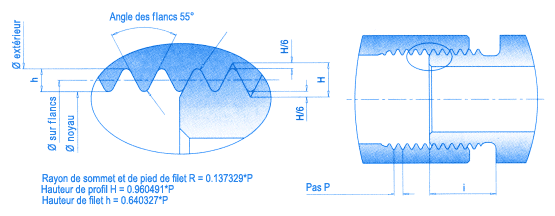

Filetage Filetage Whitworth pour tuyauterie selon DIN/ISO 228
Abréviation G
Désignation ISO 228-G 1/2″ ISO 228-G 1/2″ A
Type de filetage taraudage cylindrique filetage cylindrique (Classe de tolérance A)
Utilisation Filetage pour tuyauterie dont l’étanchéité ne d’obtient pas dans le filetage
Description Ce filetage est principalement utilisé pour des liaisons mécaniques avec raccords à visser et pour tuyauterie. L’étanchéité des montages s’obtient par le serrage de 2 surfaces l’une contre l’autre et par l’application d’un joint d’étanchéité adéquat. Les filetages de la forme A (avec joint), de la forme B (étanchéité par arête) et de la forme E (selon accord), ainsi que les taraudages correspondants de forme X (avec écoulement) et forme Y (avec rainures) selon DIN 3852 partie 2 (voir page 8-9) sont réalisés selon cette norme.



Filetage
Nombre des filets
P
h
Ø max. extérieur pour AG
Ø sur flancs
Ø min intérieur pour IG
i
G 1/8"280.9070.5819.7289.1478.5668
G 1/4"191.3370.85613.15712.30111.44512
G 3/8"191.3370.85616.66215.80614.9512
G 1/2"141.8141.16220.95519.79318.63114
G 5/8"141.8141.16222.91121.74920.587
G 3/4"141.8141.16226.44125.27924.11716
G 1"112.3091.47933.24931.7730.29118
G 1 1/8"112.3091.47937.89736.41834.939
G 1 1/4"112.3091.47941.9140.43138.95220
G 1 1/2"112.3091.47947.80346.32444.84522
G 1 3/4"112.3091.47953.74652.26750.788
G 2"112.3091.47959.61458.13556.65624
G 2 1/4"112.3091.47965.7164.23162.752
G 2 1/2"112.3091.47975.18473.70572.226
G 2 3/4"112.3091.47981.53480.05578.576
G 3"112.3091.47987.88486.40584.926
G 3 1/2"112.3091.479100.3398.85197.372
G 4"112.3091.479113.03111.551110.072
G 4 1/2"112.3091.479125.73124.251122.772
G 5"112.3091.479138.43136.951135.472
G 5 1/2"112.3091.479151.13149.651148.172
G 6"112.3091.479163.83162.351160.872
