NPT – American Standard Pipe Taper Thread
NPT – National Pipe Taper (früher „Briggs-Gewinde“) sind sowohl als kegliges Außen- als auch mit kegligem Innengewinde im Markt verbreitet. Die Abdichtung erfolgt auf den äußeren Gewindeflanken die vor der Montage mit einem Teflon®-Band umwickelt werden.
NPTF – Dryseal American Standard Pipe Taper Thread
NPTF – National Pipe Taper Fuel sind keglige Feingewinde und werden ohne Dichtband montiert. Die Abdichtung erfolgt über die spitzen Gewindeflanken, die sich bei der Montage verformen und somit bei der Erstmontage einwandfrei abdichten.
Das NPT / NPTF National Pipe Taper Kegelgewinde hat einen Gewindeflankenwinkel von 60° und einen Kegelwinkel von 1 °47“

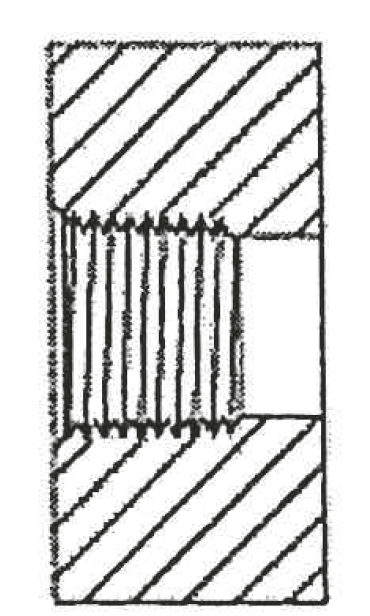

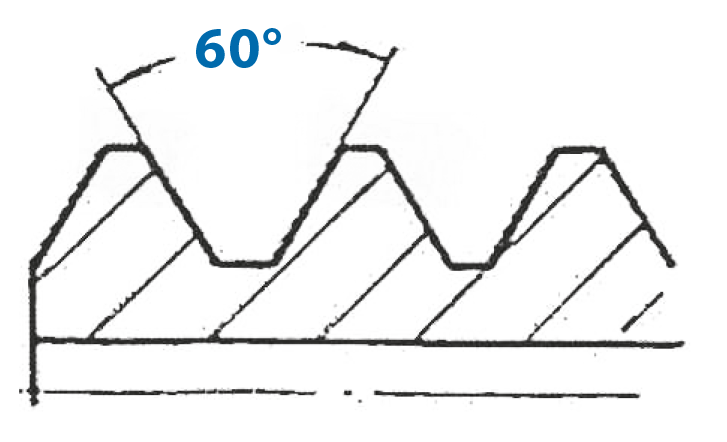

NPT

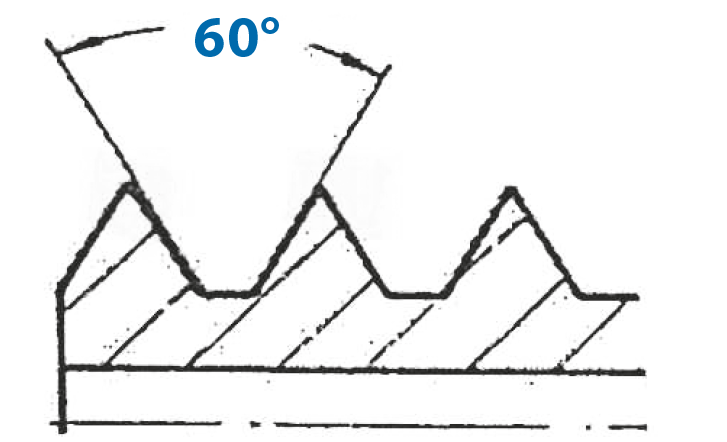

NPTF
NPTF
Einschraubzapfen
NPTF
Einschraubzapfen
Gewindestandards
American Standard Taper-Pipe-Thread USAS B2.1 – 1968
NPT ANSI B1 .21.1, FED-STD-H28/7
Gewindestandards
NPTF ANSI B1 .20.3, FED-STD-H28/8
SAE J 476 – B2, SAE J 476a, SAE J 516, NF E 03-061
NPTF/NPSM-Anschluss
- Hauptanwendung bei Geräten amerikanischen Ursprungs
- Sehr oft bei Farbsprühanlagen verwendet
- NPTF-Schlaucharmaturen können mit NPTF-Adaptern
- verwendet werden: 60° Dichtkegel
- Können leicht mit BSP Dichtkegeln verwechselt werden

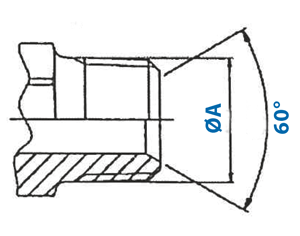

ØA-Dimension wird an der 4. Gewindesteigung gemessen

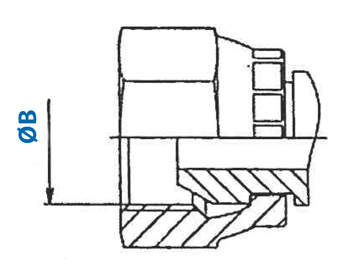

| Size | NPTF-Gewinde | ØA (mm) | ØB (mm) |
|---|---|---|---|
| -2 | 1/8-27 | 10,24 | 8,73 |
| -4 | 1/4-18 | 13,61 | 11,90 |
| -6 | 3/8-18 | 17,05 | 15,90 |
| -8 | t./2-14 | 21,22 | 19,05 |
| -12 | 3/4-14 | 26,56 | 24,60 |
| -16 | 1-11,5 | 33,22 | 30,95 |
| -20 | 1.1/4-11,5 | 41,98 | 39,69 |
| -24 | 1.1‘12-11,5 | 48,05 | 45,24 |
| -32 | 2-11,5 | 60,09 | 57,15 |
