Les filetages et taraudages seront rendus étanche par l’utilisation de joint tendres en élastomère selon DIN 3852

Les filetages et taraudages seront rendus étanche par l'utilisation de joint tendres en élastomère selon DIN 3852

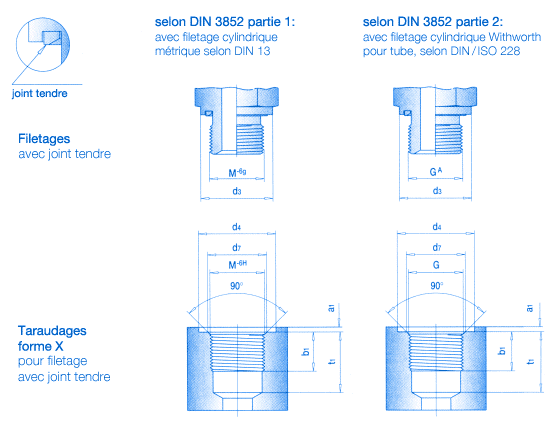

Tableau dimensionnel des taraudages DIN 3852

Partie 1
Partie 2
d3-0,2
d4+0,2
d7+0,2
max. a1
min. b1
min. t1
M 8 x 1,0121381813.5
M 10 x 1,0G 1/8"1415101813.5
M 12 x 1,51718121.51218.5
G 1/4"181913.21.51218.5
M 14 x 1,51920141.51218.5
M 16 x 1,52122161.51218.5
G 3/8"222316.721218.5
M 18 x 1,523241821218.5
M 20 x 1,525262021420.5
G 1/2"2627212.51422
M 22 x 1,52728222.51420.5
M 26 x 1,53132262.51622.5
M 27 x 2,0G 3/4"3233272.51624
M 33 x 2,0G 1"394033.32.51827
M 42 x 2,0G 1 1/4"4950422.52029
M 48 x 2,0G 1 1/2"5556482.52231
